Descripción

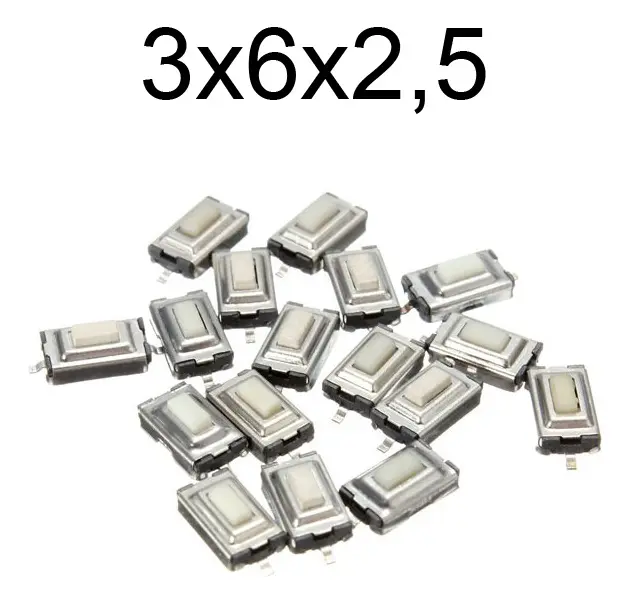

Un micro switch táctil de 3x6x2.5 mm es un interruptor de presión ultra bajo perfil, diseñado específicamente para montaje en superficie (SMD / SMT). Su principal cualidad es la altura reducida, lo que permite integrarlo en carcasas extremadamente delgadas. Es un pulsador momentáneo de tipo normalmente abierto (NO).
📐 Dimensiones precisas
Las medidas del componente determinan su compatibilidad física en la placa:
- Ancho: 3 mm.
- Largo: 6 mm.Altura: 2.5 mm (perfil significativamente más bajo que el estándar de 4.3 mm).
- ⚙️ Especificaciones técnicas comunes
- Pines: 2 pines laterales (diseñados para soldadura superficial «tipo parche»).
- Carga nominal: DC 12V a 0.1A (100mA) (algunas variantes operan a 50mA).
- Fuerza de accionamiento: 1.3 ± 0.5 N.
- Resistencia de contacto: Menor o igual a 0.03Ω.
- Vida útil mecánica: Aproximadamente 100,000 ciclos de pulsación.
🛠️ Usos y aplicaciones habituales
Al ocupar muy poco espacio vertical, es el repuesto predilecto para:
- Llaves navaja y telemandos de alarmas automotrices (donde el espacio de la batería y la placa está optimizado).
- Placas de control de dispositivos portátiles pequeños (reproductores MP3, audífonos bluetooth).
- Pantallas de cristal líquido (LCD) con botoneras de navegación compactas.
- Paneles frontales de electrodomésticos inteligentes delgados.
