Descripción

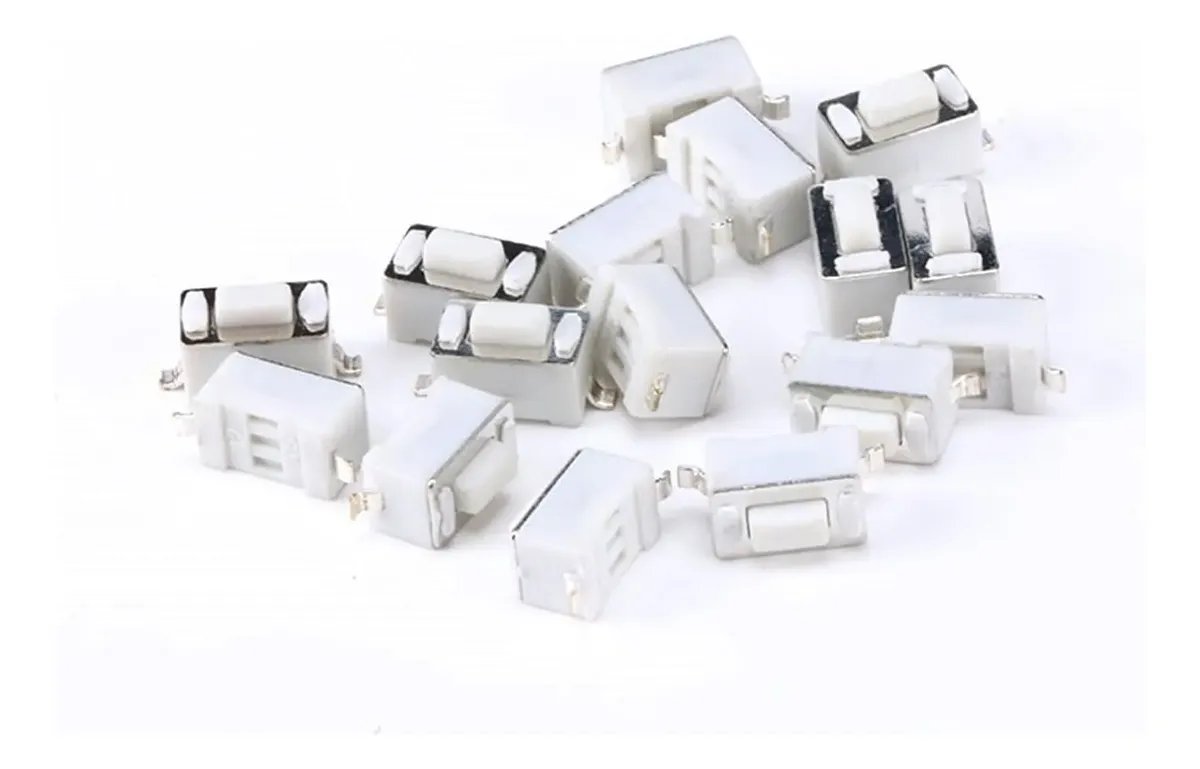

Un micro switch táctil de 3x6x4.3 mm es un interruptor pulsador miniatura de montaje superficial (SMD) o de inserción (Thru-Hole), diseñado para soldarse directamente en placas de circuito impreso (PCB). Su función principal es cerrar un circuito eléctrico de forma momentánea (sin retención) mientras se mantiene presionado el botón.
📐 Dimensiones precisas
Las medidas del componente determinan su compatibilidad física en la placa:
- Ancho de la base: 3 mm.
- Largo de la base: 6 mm.
- Altura total: 4.3 mm (medidos desde la base de apoyo hasta el tope superior del botón pulsador).
⚙️ Especificaciones técnicas comunes
- Tipo de acción: Momentáneo / Táctil (normalmente abierto).
- Pines: Generalmente cuenta con 2 pines laterales para su fijación y conexión eléctrica.
- Capacidad eléctrica: Soporta comúnmente hasta 12V DC a 50mA.
- Resistencia de contacto: Menor a 100mΩ.
🛠️ Aplicaciones comunes
Debido a su perfil ultra compacto y rectangular, se utiliza masivamente en la reparación y fabricación de:
- Llaves de autos y telemandos de alarmas.
- Auriculares inalámbricos y dispositivos de audio portátiles.
- Botones de control en electrodomésticos pequeños (microondas, pantallas).
- Pulsadores de reinicio (Reset) integrados en placas de desarrollo de hardware.
