Descripción

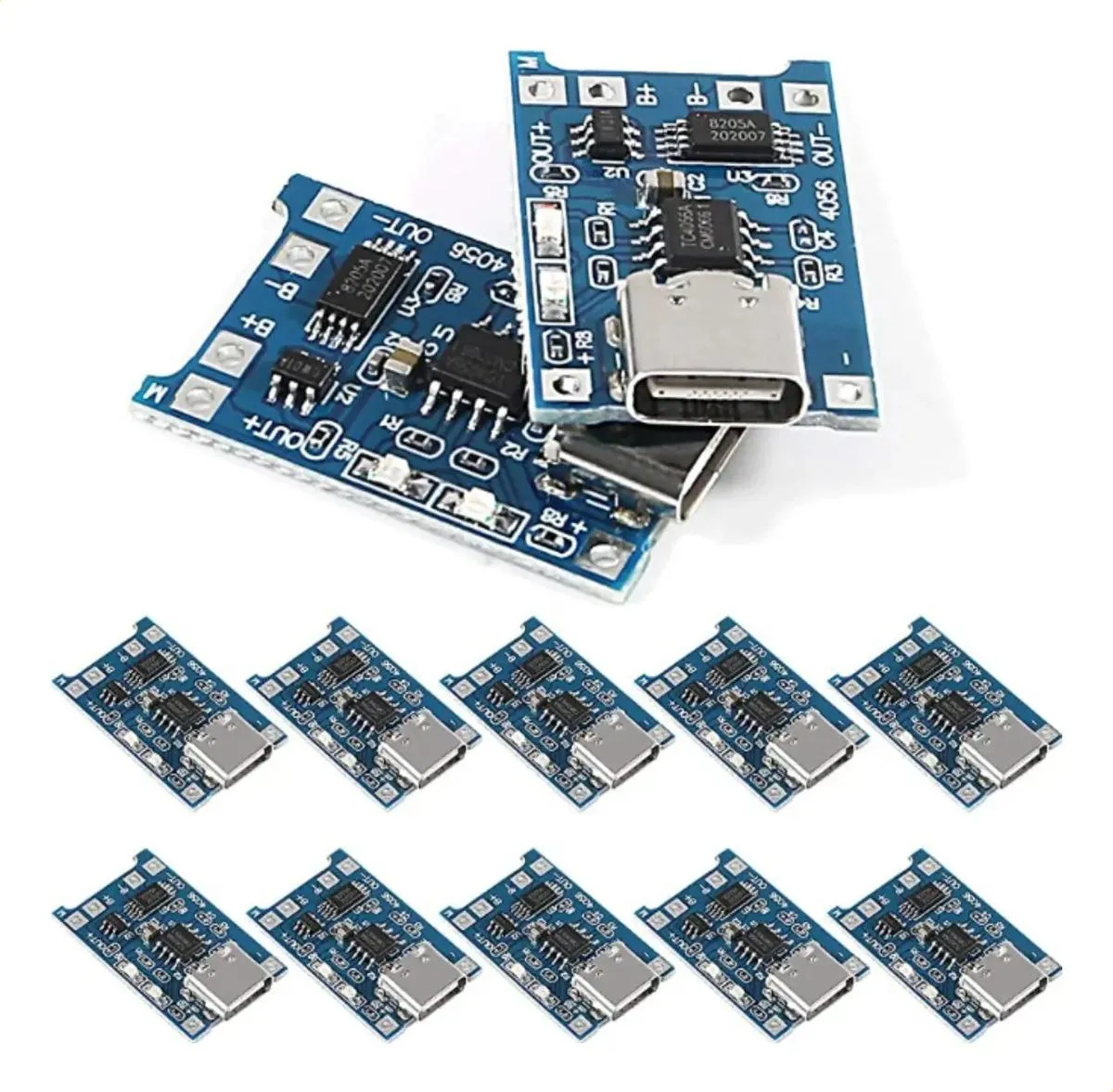

El TP4056 es un módulo electrónico económico y popular diseñado para cargar baterías de litio (como las celdas 18650) de forma segura mediante un método de carga lineal de corriente/voltaje constante.
10 Unidades
📌 Especificaciones Clave
- Voltaje de entrada: 4.5V a 5.5V (usualmente mediante puerto Micro-USB o USB-C).
- Voltaje de corte de carga: 4.2V (precisión de ±1%).
- Corriente de carga máxima: 1A (ajustable cambiando una resistencia física en la placa).
- Indicadores LED: Rojo (cargando) y Azul/Verde (carga completa).
🛠️ Tipos de Módulos TP4056
Existen dos versiones principales en el mercado:
- Sin protección integrada: Solo tiene pines para la entrada de energía (
IN+/IN-) y para conectar la batería (BAT+/BAT-). No protege la batería contra descargas profundas. - Con protección integrada (Recomendado): Incluye los chips DW01 y 8205A. Añade dos pines extra (
OUT+/OUT-) para conectar la carga (el circuito que vas a alimentar). Protege contra cortocircuitos, sobrecorrientes y descargas por debajo de los 2.4V.
⚠️ Reglas de Seguridad y Uso
- Polaridad invertida: Conectar la batería al revés destruirá el chip instantáneamente. No tiene protección contra polaridad invertida.
- Corriente de carga: Se recomienda que la corriente de carga sea del 37% de la capacidad de la batería (ej. para una batería de 1000mAh, la carga ideal es de 400mA).
- Desconexión de carga: Si usas el módulo sin protección, no consumas energía de la batería mientras se está cargando, ya que el chip no detectará cuándo detenerse.
